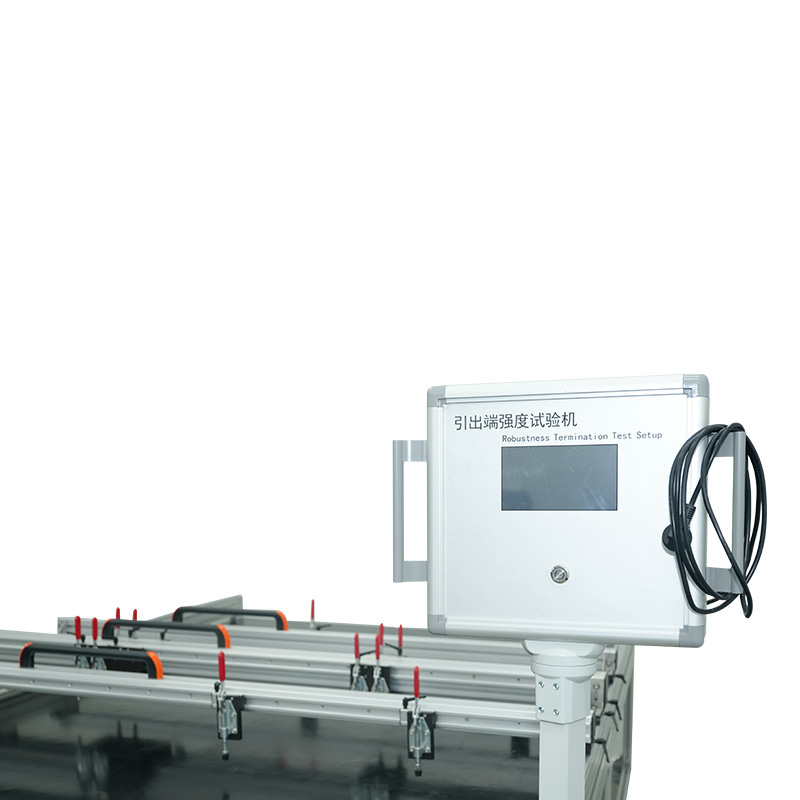

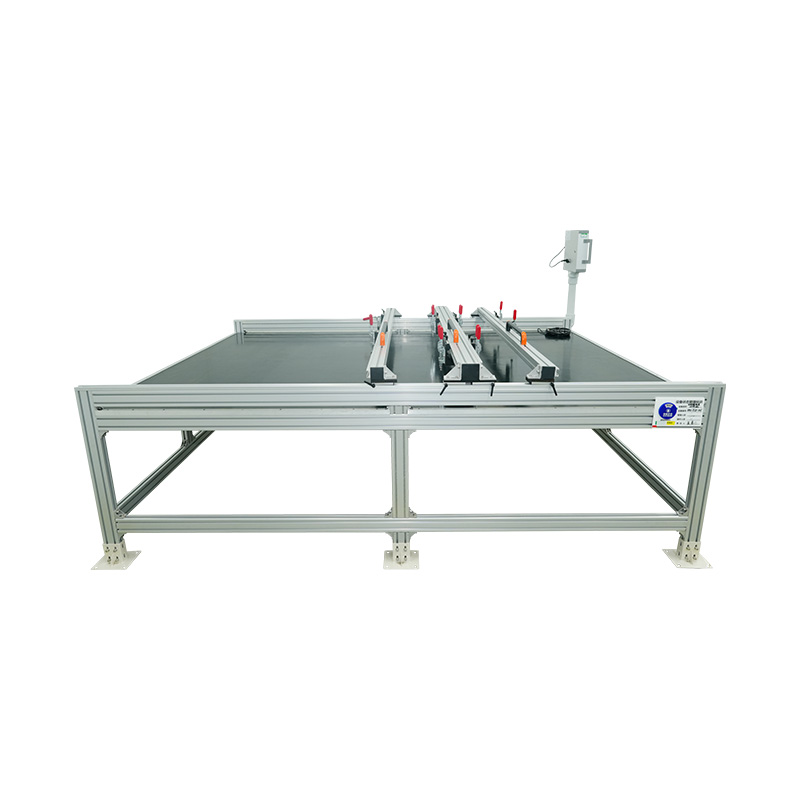

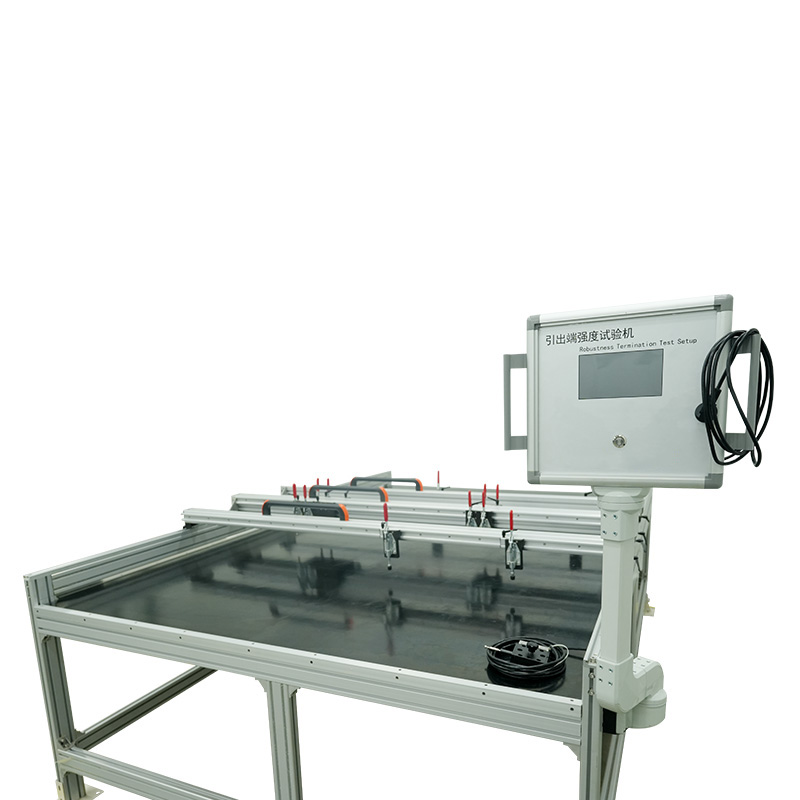

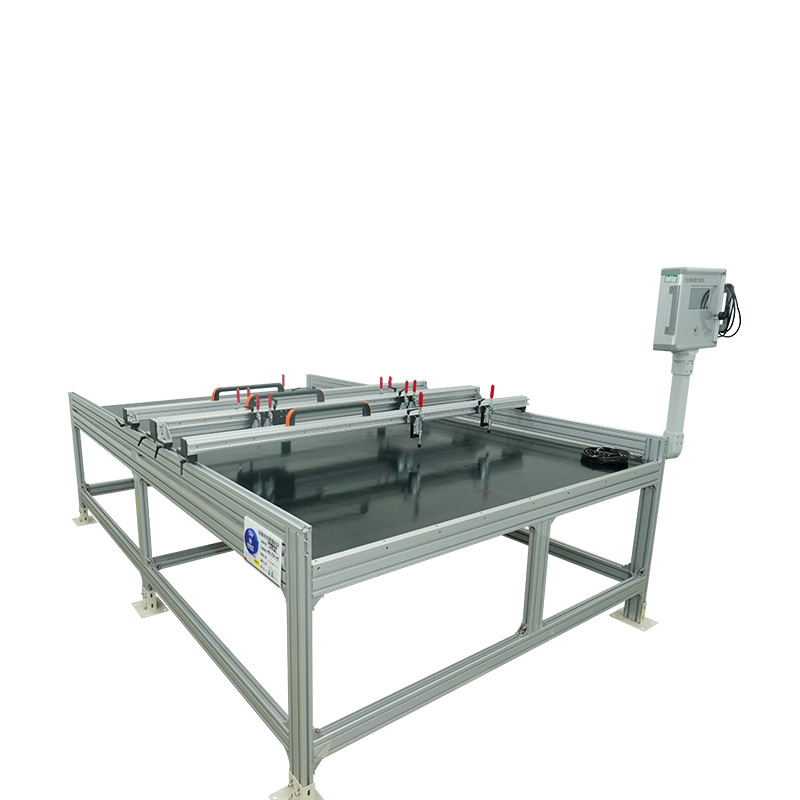

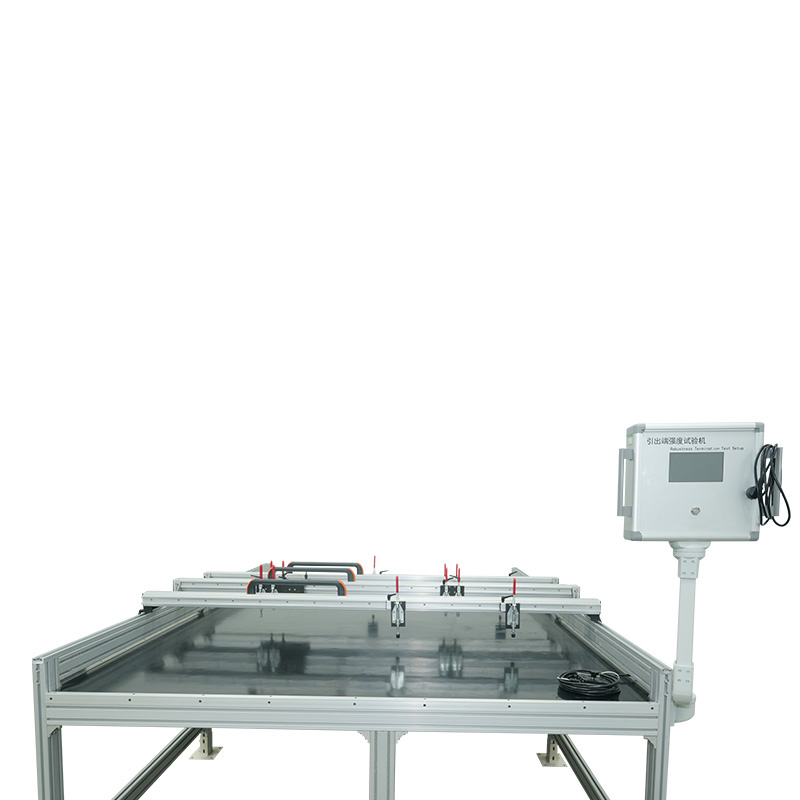

Tester di robustezza delle terminazioni

In che modo la robustezza dei tester di terminazioni si adatta alle diverse dimensioni e forme dei connettori?

Nel preciso mondo della produzione e del controllo qualità, l'integrità di ogni componente è fondamentale. Ciò è particolarmente vero per le connessioni elettriche, che fungono da arterie critiche per la trasmissione di energia e dati in ogni settore, dall’elettronica di consumo ai sistemi aerospaziali. Una singola terminazione difettosa può portare a guasti del sistema, rischi per la sicurezza e perdite finanziarie significative. Per mitigare questi rischi, il robustezza del tester di terminazioni è diventato uno strumento indispensabile nei laboratori di validazione di tutto il mondo. La sua funzione principale è applicare sollecitazioni meccaniche controllate (tirazioni, spinte e cesoie) alle terminazioni elettriche per verificare che possano resistere ai rigori di installazione, manutenzione e funzionamento. Tuttavia, l’immensa diversità dei tipi di connettori, dalle delicate scatole di giunzione fotovoltaiche ai robusti pin automobilistici, presenta una sfida fondamentale: come può un singolo pezzo di apparecchiatura testare in modo accurato e affidabile una così ampia varietà di forme?

Il ruolo critico dei test nelle applicazioni industriali

La necessità di test rigorosi sulla terminazione non è arbitraria; è codificato in standard internazionali che definiscono i parametri di riferimento di sicurezza e affidabilità per interi settori. Standard come IEC 61215-MQT14 , CEI EN 61730-2-MST42 , e UL1703 impongono esplicitamente test per la robustezza delle terminazioni, in particolare in settori come il fotovoltaico e l’elettronica automobilistica. Questi test sono progettati per simulare le sollecitazioni meccaniche del mondo reale. Ad esempio, durante l'installazione di un pannello solare, un tecnico potrebbe inavvertitamente tirare un cavo o applicare una forza di torsione a un connettore. A prova di estrazione del terminale garantisce che il collegamento all'interno della scatola di giunzione non si allenti o si rompa, mantenendo la continuità elettrica e prevenendo potenziali archi voltaici, che rappresentano un rischio di incendio.

Allo stesso modo, nel settore automobilistico, i connettori devono resistere a vibrazioni costanti, cicli termici e strattoni occasionali durante le riparazioni. La robustezza dei tester delle terminazioni conferma che questi componenti funzioneranno in modo affidabile per tutta la vita del veicolo. Le conseguenze del fallimento in queste applicazioni sono gravi, sottolineando il requisito non negoziabile di test completi. L'applicabilità universale di questi standard significa che un dispositivo di test deve essere altrettanto universale nelle sue capacità, in grado di passare senza problemi dal test di un filo sottile di 2 mm di diametro su un piccolo sensore a un robusto capocorda da 20 mm utilizzato nei sistemi di accumulo di energia. Questo requisito guida la filosofia di progettazione alla base dei tester versatili.

Principio di funzionamento fondamentale della robustezza del tester di terminazioni

Nella sua essenza, un tester per la robustezza delle terminazioni è un sistema meccanico di precisione progettato per applicare una forza controllata a una terminazione e misurarne la risposta. I componenti principali includono un telaio rigido, una cella di carico ad alta precisione (sensore di forza), un sistema di attuazione (spesso un servomotore per un movimento fluido e programmabile) e un sofisticato controller digitale. Il tester esegue un programma di prova specifico, che determina il tipo di forza (trazione, compressione, taglio), la velocità con cui viene applicata, la forza massima da raggiungere e il tempo di permanenza.

L'interazione critica, tuttavia, avviene nel punto di contatto: dove la macchina afferra il campione. La macchina può applicare una forza immensa, ma se il campione non viene tenuto saldamente e correttamente, i risultati del test non sono validi. Un connettore afferrato in modo improprio può scivolare, essere schiacciato da una forza eccessiva o subire una concentrazione di stress nel punto di presa anziché nella terminazione stessa. Ciò porta a una modalità di guasto prematura e imprecisa. Pertanto, l'intera premessa di un test accurato si basa sulla capacità di interfacciarsi perfettamente con il dispositivo in prova. È qui che nasce la sfida dell'accoglienza, risolta attraverso un sistema di allestimenti modulari e attrezzature adattabili. È il apparecchio e il presa che traducono la forza bruta della macchina in un test preciso, ripetibile e conforme agli standard per qualsiasi geometria del connettore.

Metodi primari per accogliere diverse dimensioni e forme

La sistemazione di campioni diversi è ottenuta attraverso un approccio sfaccettato incentrato su modularità, strumenti di precisione e sistemi di controllo avanzati.

1. sistemi di fissaggio modulari e attrezzature personalizzate

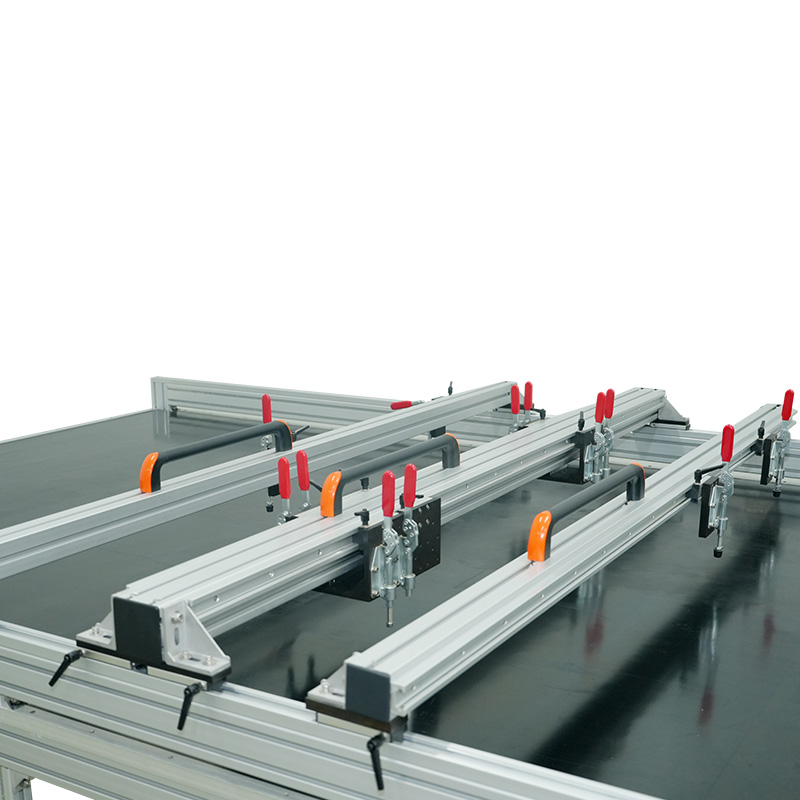

La soluzione più diretta ed efficace è l'utilizzo di un sistema di fissaggio modulare. Invece di essere un dispositivo fisso e monolitico, un tester di terminazione robusto e di alta qualità è progettato con interfacce di montaggio standardizzate sulla traversa mobile e sulla piastra di base. Ciò consente l'utilizzo di una vasta libreria di impugnature e dispositivi intercambiabili.

• Impugnature meccaniche universali: Per le prove di trazione di fili e cavi, viene utilizzata una gamma di ganasce intercambiabili. Queste ganasce sono disponibili in varie dimensioni e strutture superficiali (lisce, seghettate, scanalate a V) per accogliere diversi diametri di filo senza tagliare il conduttore o consentire lo slittamento. Per un filo molto sottile, è possibile utilizzare ganasce piccole e lisce con una forza di serraggio leggera, mentre per un cavo grande e grossolano, dovrebbero essere selezionate ganasce grandi e seghettate per mordere l'isolamento e fornire una presa salda.
• Attrezzature personalizzate specializzate: Molti connettori non possono essere testati con una semplice presa. Richiedono un dispositivo progettato su misura che imiti l'effettivo connettore di accoppiamento o fornisca una superficie di innesto specifica. Ad esempio, il test di un pin terminale richiede spesso un dispositivo che mantenga saldamente il corpo del connettore in plastica mentre un gancio o un artiglio in miniatura è fissato al pin stesso per applicare la forza di trazione. Produttori rinomati, compresi quelli focalizzati sull'ingegneria di precisione, spesso offrono servizi di progettazione e produzione per tali utensili personalizzati. Essendo uno dei pochi produttori nazionali specializzati nella ricerca e produzione di camere di simulazione ambientale su larga scala e apparecchiature di simulazione ottica, Shanghai Houyao Testing Equipment Co., Ltd. ha sviluppato in modo indipendente prodotti avanzati e ha la capacità di fornire soluzioni su misura. L’adesione dell’azienda ai principi di integrità e di servizio orientato alle persone garantisce che questi apparecchi siano progettati per soddisfare le precise esigenze dei clienti e gli standard internazionali.
• Adattatori e piastre di montaggio: Una serie di adattatori consente di montare le impugnature standard ad angoli diversi o di collegarle alla cella di carico in diverse configurazioni. Ciò è fondamentale per applicare forze di taglio pure o per testare terminazioni che non sono allineate con l'asse principale della macchina.

2. regolabilità multiasse e allineamento preciso

Un telaio di prova robusto è valido tanto quanto il suo allineamento. Il disallineamento può introdurre momenti flettenti nel test, applicando forze non assiali che invalidano i risultati e possono danneggiare il campione. I tester di fascia alta presentano una significativa adattabilità nelle loro fasi.

• Fasi regolabili X-Y-Z: La piastra di base su cui è montato il campione è spesso un tavolino regolabile che può muoversi sui piani orizzontale (X e Y) e verticale (Z). Ciò consente all'operatore di allineare perfettamente il punto terminale con il centro della forza applicata, garantendo una pura trazione o spinta assiale. Ciò è assolutamente fondamentale per testare connettori o terminazioni dalla forma strana che non sono posizionati centralmente su un componente.
• Regolazione rotazionale: Alcuni dispositivi incorporano la libertà di rotazione, consentendo alla pinza di autoallinearsi con il campione quando viene applicata la forza, impedendo il carico laterale.

3. software avanzato di controllo e rilevamento

L'hardware è potenziato da un software intelligente che consente una configurazione meticolosa per adattarla al campione.

• Parametri programmabili: Il software consente all'operatore di definire ogni aspetto della prova: distanza di presa dalla terminazione, velocità di avvicinamento, forza di precarico, velocità di prova, forza massima e sensibilità di rilevamento della rottura. Per un connettore piccolo e fragile, sono programmate una forza di precarico bassa e una velocità di prova lenta per prevenire danni da impatto. Per una terminazione ampia e robusta, è possibile utilizzare una forza maggiore e una velocità maggiore per accelerare il test.
• Monitoraggio in tempo reale e acquisizione dati: Il software fornisce una visualizzazione grafica in tempo reale della forza applicata. L'operatore può osservare eventuali anomalie, come un improvviso calo di forza che indica uno slittamento, e interrompere il test se l'attrezzatura non funziona correttamente. Questo feedback è essenziale per convalidare la configurazione del test stesso prima di procedere con un lotto completo di campioni.

Considerazioni per la selezione di attrezzature e attrezzature

La scelta dell'attrezzatura giusta è un processo sistematico basato sul campione e sullo standard.

La capacità di un moderno robustezza del tester di terminazioni accogliere un vasto spettro di dimensioni e forme di connettori non è una questione di casualità ma di ingegneria deliberata e sofisticata. Si ottiene attraverso un sistema olistico che combina un telaio meccanico rigido e preciso con una libreria completa di attrezzature e utensili modulari e intercambiabili. Questo hardware è guidato da un software intelligente e programmabile che consente di adattare con precisione i parametri del test alle proprietà specifiche di ogni singolo campione. Il risultato è una piattaforma di validazione altamente adattabile in grado di garantire l'integrità meccanica di tutto, dal più piccolo cavo del sensore al più grande capocorda del cavo di alimentazione.

Questa flessibilità è fondamentale per i produttori e i laboratori di prova di tutto il mondo aerospaziale , elettronica automobilistica , fotovoltaico , e industrie di stoccaggio dell’energia , che devono convalidare i propri prodotti rispetto a rigorosi standard internazionali. Investendo in un versatile robustezza del tester di terminazioni dotati degli strumenti appropriati, ottengono uno strumento a prova di futuro in grado di garantire la sicurezza, l'affidabilità e la conformità del prodotto, indipendentemente da come possono evolversi i progetti dei connettori. L'impegno nel fornire soluzioni di test così avanzate e adattabili è ciò che posiziona alcuni fornitori come partner affidabili nel settore dei test globale. Shanghai Houyao Testing Equipment Co., Ltd., attraverso il suo impegno per l'innovazione e la qualità, contribuisce a questo ecosistema sviluppando apparecchiature che soddisfano queste complesse esigenze, contribuendo a garantire che i componenti fondamentali del nostro mondo tecnologico moderno siano costruiti per durare.
